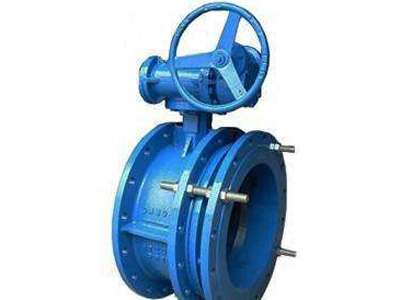

產品型號：SD941X

公稱通徑：DN50～2000mm

公稱壓力：PN0.6~1.6MPa

適用溫度：X:-40℃～90℃;XF:-20℃～200℃（軟密封）；碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃（硬密封）

適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

驅動方式：蝸輪傳動、電動、氣動、液動

閥體材料：WCB、QT450-10、不銹鋼

制造標準：JB/T8527-97、GB/T 122387-89

法蘭標準：GB9113-2000、GB17241.6-1998

檢驗標準：GB/T 13927-92

產品型號：SD641X

公稱通徑：DN50～2000mm

公稱壓力：PN0.6~1.6MPa

適用溫度：X:-40℃～90℃;XF:-20℃～200℃（軟密封）；碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃（硬密封）

適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

驅動方式：蝸輪傳動、電動、氣動、液動

閥體材料：WCB、QT450-10、不銹鋼

制造標準：JB/T8527-97、GB/T 122387-89

法蘭標準：GB9113-2000、GB17241.6-1998

檢驗標準：GB/T 13927-92

產品型號：SD341X

公稱通徑：DN50～2000mm

公稱壓力：PN0.6~1.6MPa

適用溫度：X:-40℃～90℃;XF:-20℃～200℃（軟密封）；碳鋼:-29℃～425℃ 不銹鋼-40℃～650℃（硬密封）

適用介質：水、空氣、天然氣、油品及弱腐蝕性流體

驅動方式：蝸輪傳動、電動、氣動、液動

閥體材料：WCB、QT450-10、不銹鋼

制造標準：JB/T8527-97、GB/T 122387-89

法蘭標準：GB9113-2000、GB17241.6-1998

檢驗標準：GB/T 13927-92

產品簡介

電動法蘭伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在120℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的理想裝置。

工作原理

法蘭伸縮蝶閥分三種類型：

A、普通型：選用時按伸縮器的設計規范設計安裝，如需加限位螺栓，請設計時注明。

B、固定限位型：它即可伸縮，又能限位，具有把伸縮部分固定起來不讓其伸縮的功能。其特點是功能多，適用范圍更廣。

C、加長型：它是把普通型伸縮蝶閥的伸縮節加長，使其長度符合用戶所需長度（不包括伸縮量），其特點是在老管路的改造時，原管路上的閥門需要更新換代，不需把原管道上的閥門的連接部分割襯，即可取而代之。加長型選用時也應考慮加限位措施，如需限位請設計時注明。

產品特點：

1、密封部位可調節更換，密封性能可靠。

2、結構合理，設計靈活，重量輕，省力，啟閉迅速。

3、伸縮蝶閥不僅能補償管道溫差縮產生的熱脹冷縮的功能，還能為維修閥門安裝更換提供方便。

安裝注意事項：

1、法蘭伸縮蝶閥安裝前必須平放，切勿隨意磕碰，運行時嚴禁將支架卸掉。

2、法蘭伸縮蝶閥出廠時結構長度為較小長度，安裝時，拉至安裝長度（即設計長度）。

3、當管道間長度超過伸縮閥安裝長度時，請調整管道間隔，切勿強行拉伸縮蝶閥，以免損壞蝶閥。

4、法蘭伸縮蝶閥可在任意安裝，做溫度補償用時，在管道安裝完成后，需沿管道軸線方向兩端加支架，防止伸縮閥伸縮管拉出。
